 Post subject:
PostPosted: Mon Jul 12, 2004 11:12 am
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Last weekends I spent drilling holes in chassis and fixing tube sockets and transformers...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Mon Jul 26, 2004 6:24 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
How it looks now... Almost finished mechanically, except vinyl on the top cover.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Wed Dec 27, 2006 4:48 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Наконец-то добрался до усилителя, не прошло и трёх лет. Cool

В качестве прототипа своровал разработку Altec Lansing, 1569A, творчески её переработал.
Мощность на 4 ома максимальная получилась - 80 ватт на канал. Лучше, чем ожидал. Осталось немного причесать снизу и добавить крышки - верхнюю и нижнюю, и 29-го можно будет испытать на концерте.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sat Dec 30, 2006 12:09 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Короче, аппарат удался, на концерте отработал отменно.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Wed Jan 03, 2007 11:05 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
I like it...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Tue Jan 09, 2007 8:30 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
В темноте классно смортится, когда играет Моцарта... Very Happy


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sat Jan 13, 2007 10:19 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Окрылённый успехом, решил построить ещё один подобный усилитель. Благо есть ещё пара гитарных трансформаторов, на этот раз - с 6К СТ сопротивлением, а не с 4К СТ, так что - хороший повод использовать незаслуженно обойдённую вниманием радиолампу.

Во время войны на самолётах союзников в передатчиках стояли выходные лампы 807. Сделаны они были на основе разработанной ещё в 30-х годах 6L6, с увеличенной колбой и отдельным колпачком для анода. Именно с 6L6 скопировали наши 6П3С, которые я использовал в своём усилителе.

Немцы же на своих самолётах использовали передатчики с лампами Telefunken LS-50, они были лучше, чем 6L6 и 807. Наши отняли её у врага и сделали свою - ГУ-50. После войны немцы сделали на её основе "мирный" вариант, по технологии подешевле, - EL152.

Вот эти вот отнятые у врага лампы я и собираюсь использовать в своём новом усилителе.
Трансформатор питания от канадской радиостанции (у меня остался второй такой) может быть использован для напряжения 750 вольт - при таком анодном напряжении одна пара трофейных ламп вполне обеспечивает 100 ватт мощности, и благодаря никелевому аноду ещё способна к перегрузкам - такой анод может раскалиться до малинового цвета, и ничего ему не будет.

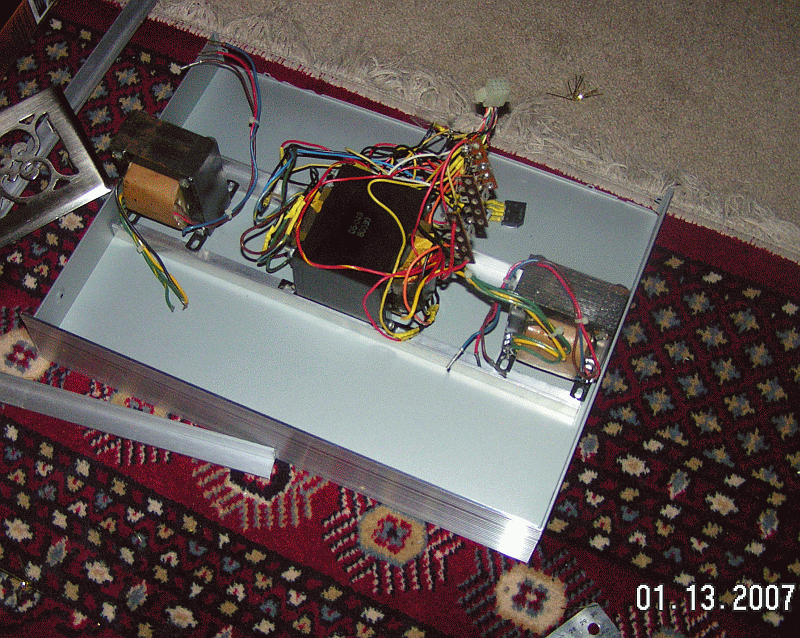

А пока - конструирование нового шасси, с учётом старого опыта...
Первым моим юношеским усилителем как раз был гитарный усилитель на этих лампах...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sat Jan 13, 2007 11:02 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Вражеский оригинал, такие находили на подбитых бомбардировщиках:


Послевоенная продукция Telefunken:


Трофейная лампа, отнята у врага:


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sun Jan 14, 2007 9:29 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
На этот раз трансформаторный отсек закрою напольной вентилляционной решёткой, большие и горячие лампы с высоким напряжением размещу там - же.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Mon Jan 15, 2007 7:26 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Этот усилитель будет выглядеть посолиднее и лучше подходить к колонкам по дизайну...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Tue Jan 16, 2007 8:27 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Выпилил боковушки.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Fri Jan 26, 2007 3:26 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Постепенно приобретает вид...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Fri Jan 26, 2007 6:16 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sat Jan 27, 2007 11:32 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7317
Location: Pleasant Hill, California
Чего-то не хватает на передней панели без мощных ламп...


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject:
PostPosted: Sun Jan 28, 2007 2:07 am
Offline
Бывший администратор

Joined: Sun Mar 28, 2004 12:19 pm
Posts: 4366
Location: оттуда
Мощные лампы - не щитаюца. (Дядь Сереж, я правильно написал?) Ставь мощные светодиоды!

_________________
Как - то так...



 Profile
